12. PC2台とルータだけのシンプルな構成でネットワークを構築してみる

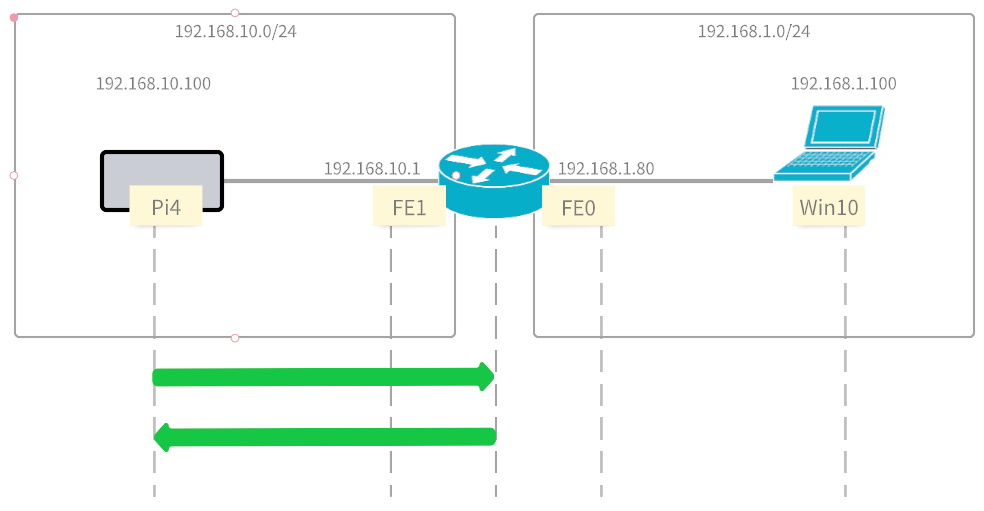

ネットワーク構成

1台のwindows10と、もう1台のRaspberryPiがある２つのネットワークをルーターでつないでみる。お互いのpcからpingが飛べばゴール。

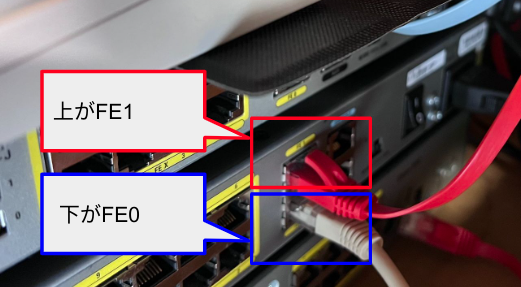

ルーターの設定

!FastEthernet0にIPアドレスをふる

#conft
(config)#int fa0
(config-if)#ip address 192.168.1.80 255.255.255.0
(config-if)#no shutdown

(config-if)#exit
(config)#

!FastEthernet1にIPアドレスをふる

(config)#int fa1
(config-if)#ip address 192.168.10.1 255.255.255.0
(config-if)#no shutdown

(config-if)#exit
(config)#exit
#

!確認。以下のキャプチャーだとFE0とFE1のProtocolがupになっているが実際はまだPCをつないでないので、downでいい。

#sh ip int brief
Interface                  IP-Address      OK? Method Status                Protocol
BRI0                       unassigned      YES NVRAM  administratively down down
BRI0:1                     unassigned      YES unset  administratively down down
BRI0:2                     unassigned      YES unset  administratively down down
FastEthernet0              192.168.1.80    YES NVRAM  up                    up
FastEthernet1              192.168.10.1    YES manual up                    up
FastEthernet2              unassigned      YES unset  up                    down
FastEthernet3              unassigned      YES unset  up                    down
FastEthernet4              unassigned      YES unset  up                    down
FastEthernet5              unassigned      YES unset  up                    down
FastEthernet6              unassigned      YES unset  up                    down
FastEthernet7              unassigned      YES unset  up                    down
FastEthernet8              unassigned      YES unset  up                    down
FastEthernet9              unassigned      YES unset  up                    down
Vlan1                      unassigned      YES NVRAM  up                    down

内部でルーティングを有効にする。

#conf t
#ip routing

ルーター内部から各インターフェイスに疎通確認をしてみる。緑の矢印の部分。

#ping 192.168.1.80

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.80, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 ms

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 ms

OK！

win10の設定

ネットワークの設定から手動で以下のようにIPアドレスを振る。

Windows Defender ファイアウォールを無効にしないとpingによる疎通確認ができないので、以下を参考にOFFにする。

https://s3.ap-northeast-1.amazonaws.com/blog.yuhei.yokohama/?p=95

疎通確認をしてみる。

#ping 192.168.1.100

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.80, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 ms

ルーターからwinへOK。winからルータへもコマンドプロンプトにてpingを飛ばしてみてOKだった。

Pi4の設定

こちらを参考に、eth0に固定IPをふる。

https://s3.ap-northeast-1.amazonaws.com/blog.yuhei.yokohama/?p=125

疎通確認をしてみる。

こちらもOK。

全体の疎通確認

こちらも両方ともOK。それぞれのPCに対向のネットワークのスタティックルートの設定を指定いないが、それぞれのPCでデフォルトルートをFE0、FE1のIPアドレスを設定しているため、これで双方pingが通る。
